Cualquier proyecto de construcción, desde una vivienda unifamiliar hasta una infraestructura vial compleja, comparte un denominador común: necesita mediciones precisas del terreno antes de poner la primera piedra. En Referent Solutions conocemos bien las consecuencias de obviar este paso fundamental, y por eso queremos compartir nuestra experiencia sobre cómo estos trabajos determinan el resultado final de cualquier proyecto constructivo.
Introducción: por qué la topografía es fundamental en cualquier proyecto de construcción
Hemos visto proyectos paralizar sus obras durante semanas porque alguien decidió ahorrarse el coste de un análisis previo del terreno. La realidad es que los replanteos incorrectos generan sobrecostes que multiplican por diez lo que se intentó economizar inicialmente.
El estudio del suelo antes de comenzar cualquier construcción no es un trámite burocrático más. Determina si el proyecto es viable técnicamente, evita conflictos legales con propiedades colindantes y proporciona la información necesaria para que arquitectos e ingenieros puedan diseñar con garantías. Sin estos datos precisos, estamos construyendo literalmente sobre arena.
Estos trabajos intervienen desde la fase preliminar del proyecto hasta la entrega final. Participan en el análisis inicial del terreno, acompañan todo el proceso de ejecución y documentan el estado final con el levantamiento as-built. Cada una de estas fases requiere técnicas específicas y equipos calibrados para garantizar la precisión que exige la ingeniería civil moderna.
Qué es la topografía y su aplicación en obra civil
Esta disciplina estudia y representa gráficamente la superficie del terreno con sus formas y detalles, tanto naturales como artificiales. Aunque su definición técnica pueda parecer sencilla, su aplicación práctica en construcción requiere conocimientos profundos de geodesia, cartografía y el manejo de instrumentos de alta precisión.
Existe una diferencia sustancial entre la disciplina general y la aplicada específicamente a proyectos constructivos. Mientras la primera se centra en representar el territorio con fines cartográficos o catastrales, la aplicada a construcción busca obtener datos exactos para replantear estructuras, controlar movimientos de tierras o elementos construidos y verificar que todo coincide exactamente con los planos originales del proyecto.
La relación entre cartografía, geodesia y los trabajos de campo en construcción es inseparable. La geodesia proporciona el marco de referencia espacial necesario, la cartografía genera las representaciones a diferentes escalas, y las mediciones ejecutan los trabajos de campo que alimentan todo el sistema de información geográfica del proyecto.
Los instrumentos han evolucionado considerablemente desde las técnicas más antiguas que existen. Hoy trabajamos con estaciones totales robotizadas, receptores GNSS de doble frecuencia, escáneres láser 3D y drones equipados con cámaras métricas. Cada uno tiene su aplicación específica según las características del terreno y los requisitos del proyecto. Si quieres conocer más sobre estas herramientas, puedes consultar nuestra guía sobre tipos de instrumentos topográficos.
La importancia de la topografía en las diferentes fases de construcción
Los trabajos de medición no se limitan a un único momento del proyecto. Su presencia es continua y cada fase requiere técnicas específicas que condicionan el éxito del conjunto.
Fase de planificación: el estudio topográfico previo
Antes de que cualquier arquitecto trace la primera línea en su software de diseño, necesitamos conocer exactamente qué características tiene el suelo donde se va a construir el nuevo edificio. El análisis identifica cotas absolutas, pendientes naturales, accidentes geográficos y cualquier elemento que pueda condicionar el proyecto.
Esta fase permite determinar la viabilidad técnica real. Un terreno con pendientes excesivas puede disparar los costes de movimiento de tierras, mientras que la presencia de cauces de agua subterránea no detectados puede dar lugar a problemas estructurales graves. La información detallada que proporcionamos en esta etapa es esencial para que el equipo de diseño tome decisiones fundamentadas sobre cimentaciones, accesos y sistemas de drenaje.
Fase de replanteo: trasladar el proyecto del papel al terreno
Una vez aprobado el proyecto, llega el momento crítico de situar los límites de la obra sobre el terreno real. El replanteo es probablemente el trabajo más delicado porque cualquier error aquí se multiplica durante toda la ejecución.
Marcamos con precisión milimétrica los ejes constructivos y establecemos referencias físicas que guiarán a los operarios. El control dimensional comienza desde el primer día, verificando continuamente que niveles y alineaciones se mantienen dentro de las tolerancias establecidas. Alinear el proyecto correctamente con las alineaciones existentes de viales, parcelas colindantes o infraestructuras previas requiere instrumental calibrado y personal cualificado.
Fase de ejecución: control topográfico durante la obra
Durante la construcción, nuestro trabajo consiste en verificar constantemente que lo que se está construyendo coincide con lo proyectado. Realizamos seguimiento mediante perfiles y secciones transversales, controlamos que las cimentaciones se ejecuten en las cotas correctas y comprobamos la verticalidad de estructuras.
Las instalaciones subterráneas presentan un desafío particular porque, una vez enterradas, cualquier error puede resultar muy costoso de corregir. Por eso documentamos su ubicación real antes del relleno y actualizamos los planos según la ejecución real. El control de calidad dimensional no es opcional: forma parte de las garantías que exige cualquier dirección facultativa seria.
Fase final: levantamiento topográfico as-built
Al terminar, elaboramos el levantamiento as-built o «como se ha construido», que documenta el estado final real del proyecto. Este trabajo es fundamental para futuras ampliaciones, mantenimiento o actualizaciones catastrales del inmueble.
Comparamos la ejecución real con los planos de proyecto e identificamos las desviaciones que inevitablemente aparecen durante la construcción. La entrega de planos actualizados permite al propietario disponer de documentación fiable que refleja exactamente lo que tiene construido, algo especialmente importante en instalaciones industriales o infraestructuras complejas.
Tipos de levantamiento topográfico en proyectos de construcción
No todos los trabajos de medición son iguales. Según los objetivos del proyecto, aplicamos diferentes metodologías que proporcionan información específica sobre el terreno.
Levantamiento planimétrico
Este tipo se centra exclusivamente en las coordenadas horizontales de los puntos del terreno. Medimos distancias, ángulos y posiciones en el plano XY sin considerar la elevación.
Sus aplicaciones principales son la delimitación de parcelas, el replanteo de edificaciones en terrenos relativamente planos y la actualización de límites tras la crecida de ríos o cambios en cuerpos de agua. Cuando trabajamos en solares para la compra-venta, este trabajo permite situar los límites de sus parcelas con la precisión que exigen los registros de propiedad.
Levantamiento altimétrico
Aquí nos centramos en determinar la elevación y los desniveles entre distintos puntos. Las cotas absolutas referidas al nivel del mar y las cotas relativas son fundamentales para proyectos donde la rasante es crítica.
Es crucial para sistemas de drenaje porque pequeños errores en pendientes pueden provocar áreas propensas a inundaciones o sistemas que no funcionan por gravedad. También resulta indispensable para calcular volúmenes de excavación y relleno, permitiendo hacer presupuestos realistas de los movimientos de tierra necesarios.
Levantamiento planialtimétrico completo
Combinamos ambas metodologías para obtener una representación tridimensional completa del terreno. Generamos modelos digitales del terreno (MDT) que permiten visualizar la superficie en tres dimensiones y realizar análisis complejos de pendientes, cuencas visuales o drenajes naturales.
Este tipo es estándar en grandes infraestructuras donde necesitamos información exhaustiva. Los sistemas de información geográfica modernos integran estos modelos con otra información del proyecto, facilitando la toma de decisiones durante el diseño y planificación.
Aplicaciones específicas de la topografía en obra civil
La versatilidad de estos trabajos se manifiesta en su capacidad para adaptarse a prácticamente cualquier tipo de proyecto constructivo.
Topografía en obras de infraestructura vial
El trazado de carreteras y autopistas requiere precisiones milimétricas en el control de rasantes. Un error de pocos centímetros en la pendiente puede generar problemas graves de seguridad vial o acumulación de agua en la calzada.
Controlamos peraltes en curvas para garantizar la seguridad de los vehículos a diferentes velocidades. El replanteo de curvas y alineaciones horizontales exige cálculos exactos que permiten a los ingenieros materializar sobre el terreno los complejos diseños geométricos que caracterizan las infraestructuras modernas. La construcción de carreteras es probablemente una de las aplicaciones más exigentes de nuestra profesión.
Topografía en edificación residencial e industrial
Aunque parezca más sencilla que una infraestructura lineal, la construcción de edificios presenta sus propios desafíos. El replanteo de cimentaciones debe ser exacto porque cualquier desviación se propagará verticalmente a lo largo de toda la estructura.
Nivelamos cada planta y forjado para evitar problemas posteriores en acabados y distribuciones interiores. El control de verticalidad en edificios de altura requiere mediciones periódicas que detecten cualquier desplome antes de que se convierta en un problema estructural. En edificación industrial, donde se instalan equipos pesados con tolerancias estrictas, la precisión puede condicionar el funcionamiento de toda la instalación.
Topografía en obras hidráulicas
Los proyectos relacionados con el agua son especialmente sensibles a las mediciones precisas. Realizamos estudios de cauces y cuencas hidrográficas para entender el comportamiento del agua en la zona y prever posibles problemas de inundación.
El diseño de sistemas de drenaje depende completamente de la información del terreno. Pequeños errores en cotas pueden hacer que un sistema diseñado para evacuar agua termine acumulándola. En presas y canales, donde trabajamos con enormes volúmenes de agua, la gestión del agua requiere levantamientos de alta precisión que garanticen la seguridad de las instalaciones. La historia del Nilo como referencia histórica en levantamientos fluviales nos recuerda que algunas aplicaciones tienen miles de años.
Topografía en urbanizaciones y movimientos de tierra
La planificación de explanaciones requiere balancear correctamente tierras de excavación y relleno para optimizar costes. Calculamos volúmenes con precisión para que el presupuesto refleje el trabajo real necesario.
Establecemos las cotas finales de urbanización que permiten un drenaje eficiente de los recursos hídricos y una distribución racional de parcelas. El control de compactación de terrenos no es solo de medición, pero proporcionamos las cotas de referencia que verifican que se alcanzan los niveles proyectados tras la compactación.
Tecnologías modernas en topografía para la construcción
La evolución tecnológica ha transformado radicalmente nuestra forma de trabajar en los últimos años. Las herramientas disponibles hoy permiten conseguir precisiones impensables hace dos décadas.

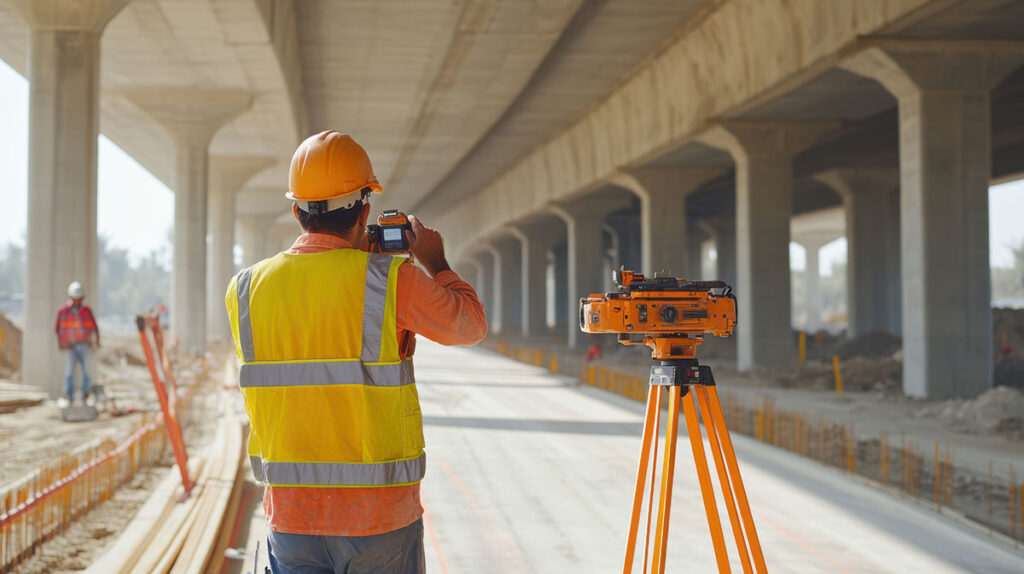

Estaciones totales y equipos GPS/GNSS
Las estaciones totales modernas integran medición angular y de distancias con procesadores internos que calculan coordenadas en tiempo real. Su conexión con software de diseño CAD/BIM permite comparar instantáneamente las mediciones de campo con el proyecto teórico.
Los receptores GNSS han revolucionado el trabajo de campo. La precisión y rapidez en levantamientos que proporcionan los sistemas de corrección diferencial nos permiten cubrir grandes extensiones en tiempos reducidos. La tecnología satelital ha democratizado el acceso a coordenadas absolutas de alta precisión sin necesidad de grandes infraestructuras de apoyo. En nuestra tienda encontrarás equipos GPS topográficos de última generación que integran todas estas capacidades.
Escáneres láser 3D y fotogrametría
El escáner 3D captura millones de puntos en minutos, generando nubes densas que documentan completamente el estado actual de una estructura o terreno. Esta tecnología es especialmente útil en rehabilitación donde necesitamos modelar edificios existentes sin planos fiables.
La generación de nubes de puntos para modelado BIM está cambiando la forma en que concebimos los proyectos. Integramos la realidad capturada con el diseño virtual, facilitando la detección de interferencias y la planificación de trabajos. La fotogrametría complementa el láser escáner en grandes superficies, proporcionando información detallada con texturas reales que ayudan en la interpretación.
Drones y aerofotogrametría
Los vehículos aéreos no tripulados han abierto posibilidades que hace años requerían costosos vuelos fotogramétricos. Realizamos levantamientos aéreos en grandes extensiones con una relación coste-beneficio impensable con métodos tradicionales.
Generamos ortofotografías de alta precisión que sirven como base cartográfica actualizada del proyecto. El control de avance desde el aire permite a los jefes de proyecto visualizar el estado real sin necesidad de recorrer físicamente toda la zona. Esta tecnología resulta especialmente útil en proyectos lineales como carreteras o conducciones, donde la longitud dificulta el seguimiento tradicional.
Cómo realizar un estudio topográfico efectivo para tu proyecto
Ejecutar un trabajo de campo profesional requiere planificación y metodología. No se trata solo de ir al terreno con un GPS y tomar puntos aleatorios.
Definición del alcance y objetivos
El primer paso es identificar qué información necesita realmente el proyecto. Un trabajo para una nave industrial no requiere el mismo nivel de detalle que uno para una vivienda unifamiliar. Determinamos el nivel de precisión requerido según la normativa aplicable y las exigencias del cliente.
Establecemos claramente el área, definiendo límites que incluyan posibles afecciones externas al proyecto. Un error común es medir exclusivamente la parcela sin considerar elementos del entorno que pueden condicionar el diseño, como accesos existentes o infraestructuras próximas.
Trabajo de campo: recolección de datos
Planificamos la campaña de medición seleccionando los métodos más adecuados para cada zona. En terrenos con vegetación densa podemos combinar técnicas tradicionales con estación total y levantamientos aéreos con dron en las zonas abiertas.
Establecemos redes de apoyo con puntos de referencia estables que permitan trabajar en diferentes días manteniendo la coherencia del trabajo. La toma de datos requiere operarios cualificados que sepan interpretar el terreno e identificar qué detalles son relevantes para el proyecto concreto. Para entender mejor este proceso, puedes consultar nuestro artículo sobre qué es un levantamiento topográfico.
Procesamiento y análisis de datos
Una vez capturados los datos en campo, utilizamos software especializado para cálculos que compensan observaciones, ajustan redes y detectan posibles errores groseros. Este procesamiento es tan importante como la toma de datos porque determina la fiabilidad final de los resultados.
Generamos planos y perfiles a las escalas requeridas, representando toda la información necesaria de forma clara y sin ambigüedades. La entrega de documentación técnica incluye no solo los planos sino también los datos brutos procesados, ficheros digitales compatibles con software de diseño y un informe técnico que explique la metodología empleada.
Selección del equipo topográfico adecuado
No todos los proyectos necesitan el instrumental más sofisticado del mercado. Para trabajos sencillos, equipos básicos bien calibrados pueden ser suficientes, mientras que proyectos complejos exigen equipos de alta precisión con capacidades avanzadas.
La disyuntiva entre alquiler o compra depende de la frecuencia de uso. Si realizas mediciones esporádicamente, el alquiler de equipos resulta más económico y te garantiza acceso a tecnología actualizada sin la inversión inicial. Para profesionales con volumen de trabajo continuo, la compra se amortiza más rápidamente.
Contar con equipos certificados y actualizados no es un capricho: es una garantía de que los trabajos cumplirán las tolerancias exigidas. En Referent Solutions ofrecemos tanto venta como alquiler de instrumental de última generación, con asesoramiento técnico personalizado para cada tipo de proyecto. Nuestro equipo técnico te ayuda a seleccionar las herramientas más adecuadas para tus necesidades específicas.
Errores comunes al no realizar un estudio topográfico adecuado
La experiencia nos ha enseñado que escatimar en mediciones acaba resultando mucho más caro. Los costes adicionales por replanteos incorrectos pueden multiplicar por diez el presupuesto inicial del trabajo.
Hemos visto proyectos paralizados semanas enteras por errores de replanteo que obligaron a demoler lo ya construido. Los retrasos en el cronograma generan penalizaciones contractuales y costes financieros que superan ampliamente lo que se pretendía ahorrar.
Los problemas estructurales derivados del desconocimiento del terreno son los más graves. Cimentaciones diseñadas sin información real del subsuelo pueden resultar insuficientes o sobredimensionadas, ambas situaciones con consecuencias económicas importantes. Conflictos legales por invasión de linderos generan procesos judiciales costosos y dañan la reputación profesional.
Las deficiencias en sistemas de drenaje por pendientes mal ejecutadas aparecen con las primeras lluvias intensas, cuando el agua se acumula donde no debería o erosiona zonas que deberían permanecer estables. Estos problemas son evitables con un análisis de calidad realizado por profesionales cualificados.
El rol del topógrafo en el éxito de proyectos de obras de construcción
El profesional de la medición tiene responsabilidades legales y técnicas que van más allá de «tomar medidas». Colaboramos estrechamente con arquitectos e ingenieros desde las fases iniciales, aportando información que condiciona decisiones fundamentales de diseño.
Nuestra formación combina conocimientos de geodesia, cartografía, fotogrametría y manejo de tecnología de vanguardia. Las certificaciones necesarias garantizan que dominamos tanto los aspectos técnicos como los legales de nuestra profesión. Si quieres conocer más sobre qué es un topógrafo y sus funciones específicas, puedes ampliar información en nuestro artículo dedicado.
La coordinación con contratistas y constructores es continua durante todo el proyecto. Resolvemos dudas de replanteo, verificamos que lo construido coincide con los planos y documentamos cualquier modificación que surja durante la ejecución. Nuestra presencia no es puntual: acompañamos todo el proceso constructivo.
Casos prácticos: topografía aplicada en proyectos reales
La teoría cobra sentido cuando la vemos aplicada en proyectos reales. Estos tres ejemplos ilustran cómo adaptamos nuestros servicios a diferentes tipologías constructivas.
Caso 1: Construcción de nave industrial
Desde el análisis inicial identificamos una pendiente natural del 3% que condicionó el diseño de la solera. Durante el replanteo establecimos referencias permanentes para los diferentes gremios. El control durante ejecución detectó una desviación de 8cm en uno de los pilares que se corrigió antes de hormigonar. El trabajo final documentó todas las instalaciones vistas y enterradas para futuras ampliaciones.
Caso 2: Urbanización residencial
El proyecto requería un análisis completo de 15 hectáreas con desniveles de hasta 12 metros. Utilizamos combinación de estación total y dron para optimizar tiempos. El replanteo de viales priorizó el correcto funcionamiento del drenaje superficial. Durante la ejecución, el control de compactaciones verificó que se alcanzaban las cotas proyectadas en cada capa.
Caso 3: Obra de infraestructura vial
En un trazado de 8 kilómetros de nueva carretera, el análisis previo identificó áreas con riesgo de inundación que obligaron a modificar la rasante proyectada. El replanteo de curvas y peraltes se realizó con estación total robotizada que aceleró los trabajos sin perder precisión. El control continuo de rasantes durante la extensión de capas de firme garantizó el correcto drenaje superficial.
Conclusión: la topografía como pilar fundamental en la construcción moderna
Hemos recorrido las múltiples facetas de la medición del terreno en proyectos constructivos, desde el análisis inicial hasta la documentación final. Su importancia en cada fase del proyecto es indiscutible: condiciona el diseño, guía la ejecución y documenta el resultado final.
Invertir en trabajos de calidad no es un gasto, es un ahorro a largo plazo que evita errores costosos y garantiza la seguridad de las construcciones. Las tendencias futuras apuntan hacia una integración cada vez mayor con metodología BIM, mayor automatización mediante inteligencia artificial en el procesamiento de datos y una digitalización completa del proceso constructivo.
La sostenibilidad en construcción también pasa por estas mediciones: optimizar movimientos de tierra, diseñar drenajes eficientes y planificar proyectos que respeten la orografía natural son decisiones que dependen directamente de información fiable. En definitiva, estos trabajos son necesarios para ejecutar cualquier proyecto con garantías de éxito.
Puntos clave para recordar:
• Las mediciones intervienen en todas las fases del proyecto, desde la planificación inicial hasta la documentación final • Un análisis previo adecuado previene errores costosos y retrasos • Las tecnologías modernas como GPS, láser escáner y drones han revolucionado nuestra forma de trabajar • Contar con equipamiento profesional certificado y personal cualificado es fundamental para garantizar resultados fiables • La inversión en servicios profesionales se amortiza evitando sobrecostes y problemas durante la construcción
Si estás planificando un proyecto constructivo o necesitas asesoramiento sobre qué equipamiento se adapta mejor a tus necesidades, contacta con nuestro equipo técnico. En Referent Solutions combinamos experiencia profesional con tecnología de vanguardia para ofrecer soluciones completas aplicadas a cualquier obra.
